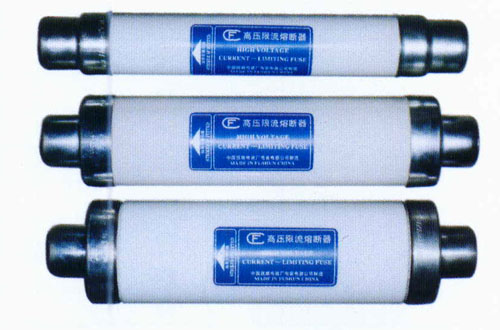

本產品是引進英國Brush公司高壓熔斷器的制造技術，產品適用于戶內交流行性50Hz，額定電壓12KV的系統，作為變奪器及其它電力設備過載和短路保護的元件。
全范圍保護用高壓限流熔斷器，是利用限流式熔斷器具有較高的分斷能力，非限流熔斷器具有較好的低過載故障電流分斷的特點，組合為一體，取長補短，從而獲得全范圍開斷的良好保護特性的一種新型的高壓限流熔斷器。
| 國內型號 |
國外型號 |
額定電壓 |
熔體額定電流（Ａ） |
額定開斷電流（ＫＡ） |
| XRN□-12KV |
(FFL□J) |
12 |
10,16,20,25,31.5,40,50,63, |
50 |
主要技術數據
*熔斷器在規定使用條件下，能可靠分斷使熔體化的電流至額定開斷電流為50KA之間的任何電流。

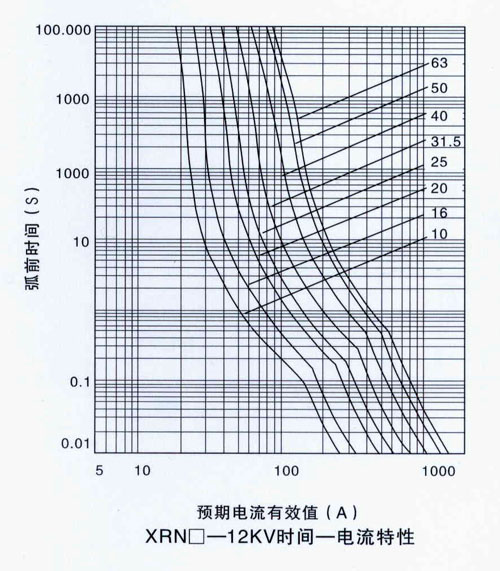

*時間——電流特性。（如圖）

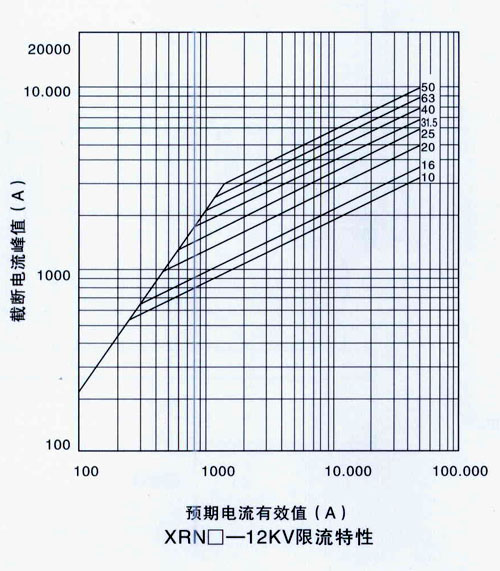

*限流特性。（如圖）
*Ｉ2t特性。（如表）
Ｉ2t特性表
| 額定電壓（KV) |
(A) |
弧前Ｉ2t最小值A2S |
熔斷Ｉ2t最大值A2S |
| 12 |
10 |
2.2×102 |
4.7×103 |
| 16 |
3.4×102 |
6.1×103 |
| 20 |
7.7×102 |
1.1×104 |
| 25 |
1.3×103 |
1.5×104 |
| 31.5 |
2.5×103 |
2.5×104 |
| 40 |
3.8×103 |
3.8×104 |
| 63 |
6.8×103 |
5.6×104 |
| 50 |
5.1×103 |
5.4×104 |
熔斷器的選用
| 變壓器初級電壓kv |
變壓器容量KVA |
12KV熔斷器 |
| 國內型號 |
國外型號 |
額定電流（A) |
| 12 |
≤125 |
XRN□12 |
FFL·J |
10 |
| 160 |
16 |
| 220～250 |
20 |
| 315 |
25 |
| 400 |
31.5 |
| 500 |
40 |
| 630 |
50 |
| 800 |
63 |
外形及安裝尺寸
